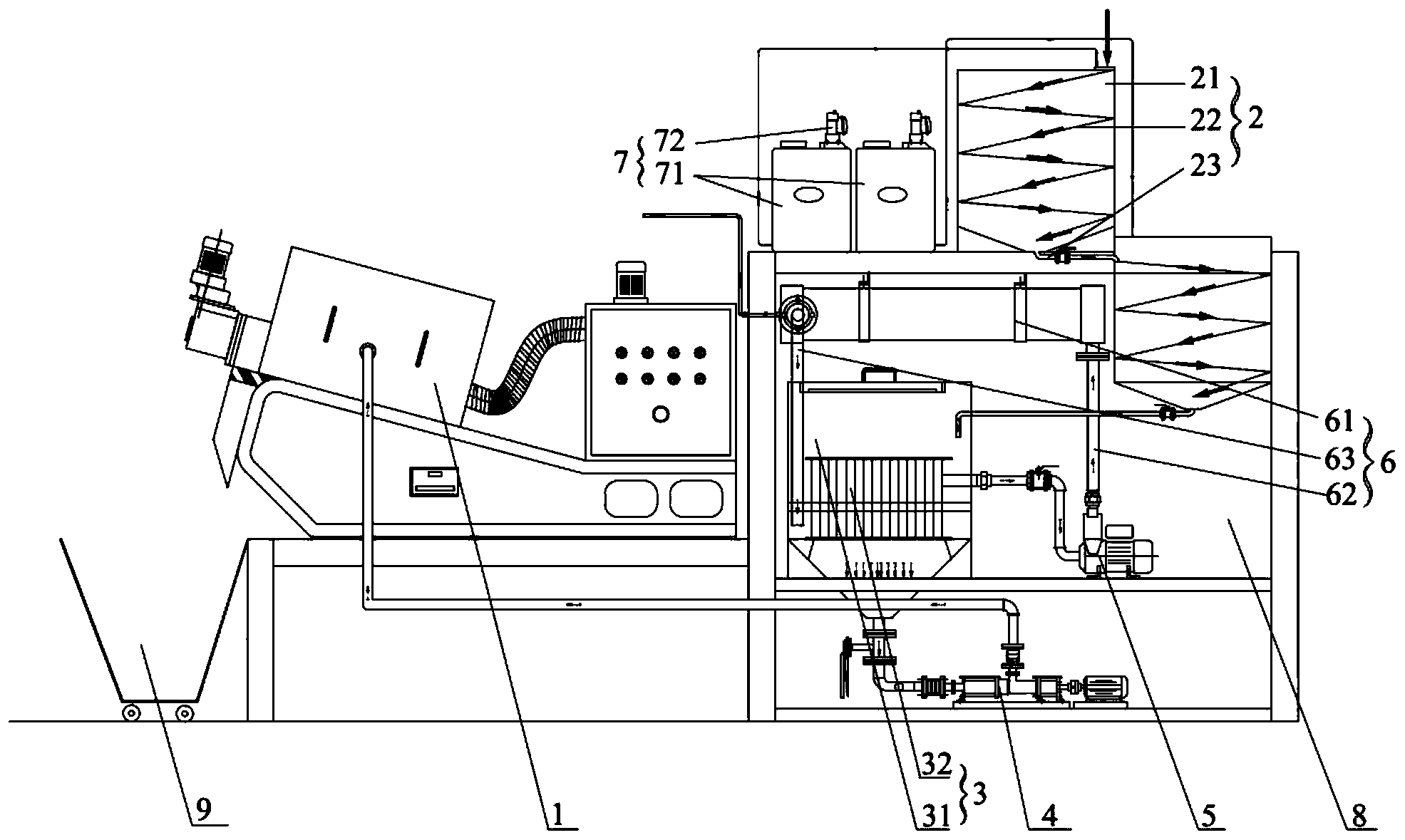

污水處理技術領域,具體提供了一種無動力攪拌的污水處理設備,包括:混凝漩渦裝置包括攪拌桶、與攪拌桶連接的進水管和出水管;攪拌桶呈圓筒狀,且內壁設有螺旋狀的導槽;進水管設置于攪拌桶的上端,且位于導槽的起始端,出水管設置在攪拌桶的底部中央;陶瓷超濾箱包括箱體和陶瓷超濾部;箱體上設有進口和出口,進口與所述混凝漩渦裝置的出水管連通;陶瓷超濾部設置在箱體內;凈水回收裝置與陶瓷超濾部的出口連接。本發明通過螺旋狀導槽提高進入攪拌桶中的污水的旋轉動力,配合污水從底端中心的出水管流出時自然形成的旋渦,使污水和混凝藥劑在攪拌桶中旋轉并混合均勻,達到無動力攪拌效果。
權利要求書
1.一種無動力攪拌的污水處理設備,其特征在于,包括:
混凝漩渦裝置,所述混凝漩渦裝置包括攪拌桶、與所述攪拌桶連接的進水管和出水管;所述攪拌桶呈圓筒狀,且內壁設有螺旋狀的導槽;所述進水管設置于所述攪拌桶的上端,且位于所述導槽的起始端,所述出水管設置在所述攪拌桶的底部中央;
陶瓷超濾箱,所述陶瓷超濾箱包括箱體和陶瓷超濾部;所述箱體上設有進口和出口,所述進口與所述混凝漩渦裝置的出水管連通;所述陶瓷超濾部設置在所述箱體內,適于過濾污水,使污水固液分離;
凈水回收裝置,所述凈水回收裝置與所述陶瓷超濾部的出口連接,適于對污水固液分離得到的液體進行凈化。
2.根據權利要求1所述的無動力攪拌的污水處理設備,其特征在于,所述攪拌桶的底部為錐體結構,所述出水管設置在所述錐體結構的底端。
3.根據權利要求2所述的無動力攪拌的污水處理設備,其特征在于,還包括加藥組件,所述加藥組件包括加藥桶、攪拌棒和驅動結構;
所述加藥桶包括配套設置的桶身和桶蓋,所述桶蓋上設有加藥口和加水口,所述桶身的下部設有出水口,且所述出水口與所述混凝漩渦裝置的進水管連通;
所述驅動結構安裝在所述桶蓋上,所述攪拌棒的一端與所述驅動結構連接,另一端插裝在所述桶身內。
4.根據權利要求3所述的無動力攪拌的污水處理設備,其特征在于,所述混凝漩渦裝置有兩個,分別為第一混凝螺旋裝置、第二混凝螺旋裝置;所述第一混凝螺旋裝置位于所述第二混凝螺旋裝置上方,且所述第一混凝螺旋裝置的出水管與所述第二混凝螺旋裝置的進水管連通,所述第二混凝螺旋裝置的出水管與所述陶瓷超濾箱的進口連通;
所述加藥組件有兩個,兩個所述加藥組件分別與兩個所述混凝漩渦裝置的進水管連通。
5.根據權利要求1所述的無動力攪拌的污水處理設備,其特征在于,所述陶瓷超濾部包括安裝架和陶瓷超濾膜;所述安裝架呈多面體狀;所述安裝架的一個側面為安裝面,適于設置所述陶瓷超濾部的出口;所述安裝架的其他側面由所述陶瓷超濾膜圍設而成。
6.根據權利要求5所述的無動力攪拌的污水處理設備,其特征在于,所述凈水回收裝置呈管狀,管狀內部設有超濾膜;所述凈水回收裝置通過連通管與所述陶瓷超濾部的出口連接。
7.根據權利要求6所述的無動力攪拌的污水處理設備,其特征在于,還包括超濾水泵,所述超濾水泵位于所述連通管上,適于將經所述陶瓷超濾部過濾的液體泵送到所述凈水回收裝置中。
8.根據權利要求7所述的無動力攪拌的污水處理設備,其特征在于,還包括第一回流管,所述第一回流管連接在所述凈水回收裝置與所述陶瓷超濾箱之間,適于使所述凈水回收裝置的超濾膜過濾得到粘稠液體回流至所述陶瓷超濾箱中。
9.根據權利要求1所述的無動力攪拌的污水處理設備,其特征在于,還包括疊螺式污泥脫水機和螺桿泵;所述螺桿泵連接在所述疊螺式污泥脫水機與所述陶瓷超濾箱的箱體的出口之間,適于輸送經所述陶瓷超濾箱的污水固液分離得到的固體;所述疊螺式污泥脫水機適于將所述螺桿泵輸送的固體進行脫水處理。
10.根據權利要求9所述的無動力攪拌的污水處理設備,其特征在于,還包括第二回流管,所述第二回流管連接在所述疊螺式污泥脫水機與所述攪拌桶之間,適于使所述疊螺式污泥脫水機脫水處理得到的液體回流至所述攪拌桶。
說明書
一種無動力攪拌的污水處理設備
技術領域
本發明屬于污水處理技術領域,具體提供了一種無動力攪拌的污水處理設備。
背景技術
污水處理設備,是一種能有效處理城區的生活污水、工業廢水等的工業設備,主要用于避免污水及污染物直接流入水域,對改善生態環境、提升城市品位和促進經濟發展具有重要意義。常規的污水處理方法大多伴隨著絮凝沉淀步驟,即在污水中添加絮凝劑并均勻混合以生成絮凝沉淀物?;旌系某R?guī)方法為外物攪拌,即采用攪拌棒和動力裝置,通過動力裝置帶動攪拌棒進行攪拌。但是上述方法存在以下問題,即污水在攪拌過程中與混凝劑充分接觸會直接絮凝產生絮凝沉淀物,且絮凝沉淀物在旋轉過程中會纏繞在攪拌棒上而不是順著管道進入下一處理裝置,長時間使用會使得攪拌棒上的沉淀物越積越多,需要經常性清理。即采用動力裝置進行攪拌會嚴重影響污水處理的進程。
中國專利文獻CN203635090A中公開了一種用于銅浮選工藝的料漿無動力攪拌桶,技術方案為包括筒體、進漿管和出漿管,進漿管沿桶體的圓柱面切向傾斜設置,進漿管與筒體軸線的平面的夾角α為50-70°,進漿管通過桶體的進漿口與桶體連通,出漿管通過桶體的出漿口與桶體連通,桶體的內表面設有聚脲彈性體涂層,桶體的出漿口沿筒體的圓柱面切向設置。
但是上述專利尚存在如下問題,例如進入攪拌桶中的液體沒有合適的機構進行引導,完全憑借液體的沖擊力量引導旋轉攪拌,其攪拌混合的能力不穩定。
因此,針對以上不足,本發明急需提供一種無動力攪拌的污水處理設備,替代原有的有動力攪拌桶,同時還保證能液體的混合程度。
發明內容
本發明的目的在于提供一種無動力攪拌的污水處理設備,以解決現有技術中有動力攪拌桶不適用于污水的絮凝處理而無動力攪拌桶不能保證藥液的混合程度的問題。
本發明提供的無動力攪拌的污水處理設備,包括:混凝漩渦裝置,所述混凝漩渦裝置包括攪拌桶、與所述攪拌桶連接的進水管和出水管;所述攪拌桶呈圓筒狀,且內壁設有螺旋狀的導槽;所述進水管設置于所述攪拌桶的上端,且位于所述導槽的起始端,所述出水管設置在所述攪拌桶的底部中央;陶瓷超濾箱,所述陶瓷超濾箱包括箱體和陶瓷超濾部;所述箱體上設有進口和出口,所述進口與所述混凝漩渦裝置的出水管連通;所述陶瓷超濾部設置在所述箱體內,適于過濾污水,使污水固液分離;凈水回收裝置,所述凈水回收裝置與所述陶瓷超濾部的出口連接,適于對污水固液分離得到的液體進行凈化。
如上所述的無動力攪拌的污水處理設備,進一步優選為,所述攪拌桶的底部為錐體結構,所述出水管設置在所述錐體結構的底端。
如上所述的無動力攪拌的污水處理設備,進一步優選為,所述混凝漩渦裝置還包括加藥組件,所述加藥組件包括加藥桶、攪拌棒和驅動結構;所述加藥桶包括配套設置的桶身和桶蓋,所述桶蓋上設有加藥口和加水口,所述桶身的下部設有出水口,且所述出水口與所述混凝漩渦裝置的進水管連通;所述驅動結構安裝在所述桶蓋上,所述攪拌棒的一端與所述驅動結構連接,另一端插裝在所述桶身內。
如上所述的無動力攪拌的污水處理設備,進一步優選為,所述混凝漩渦裝置有兩個,分別為第一混凝螺旋裝置、第二混凝螺旋裝置;所述第一混凝螺旋裝置位于所述第二混凝螺旋裝置上方,且所述第一混凝螺旋裝置的出水管與所述第二混凝螺旋裝置的進水管連通,所述第二混凝螺旋裝置的出水管與所述陶瓷超濾箱的進口連通;所述加藥組件有兩個,兩個所述加藥組件分別與兩個所述混凝漩渦裝置的進水管連通。
如上所述的無動力攪拌的污水處理設備,進一步優選為,所述陶瓷超濾部包括安裝架和陶瓷超濾膜;所述安裝架呈多面體狀;所述安裝架的一個為安裝面,適于設置所述陶瓷超濾部的出口;所述安裝架的其他側面由所述陶瓷超濾膜圍設而成。
如上所述的無動力攪拌的污水處理設備,進一步優選為,所述凈水回收裝置呈管狀,管狀內部設有超濾膜;所述凈水回收裝置通過連通管與所述陶瓷超濾部的出口連接。
如上所述的無動力攪拌的污水處理設備,進一步優選為,還包括超濾水泵,所述超濾水泵的位于所述連通管上,適于將經所述陶瓷超濾部過濾的液體泵送到所述凈水回收裝置中。
如上所述的無動力攪拌的污水處理設備,進一步優選為,還包括第一回流管,所述第一回流管連接在所述凈水回收裝置與所述陶瓷超濾箱之間,適于使所述凈水回收裝置的超濾膜過濾得到粘稠液體回流至所述陶瓷超濾箱中。
如上所述的無動力攪拌的污水處理設備,進一步優選為,還包括疊螺式污泥脫水機和螺桿泵;所述螺桿泵連接在所述疊螺式污泥脫水機與所述陶瓷超濾箱的箱體的出口之間,適于輸送經所述陶瓷超濾箱的污水固液分離得到的固體;所述疊螺式污泥脫水機適于將所述螺桿泵輸送的固體進行脫水處理。
如上所述的無動力攪拌的污水處理設備,進一步優選為,還包括第二回流管,所述第二回流管連接在所述疊螺式污泥脫水機與所述攪拌桶之間,適于使所述疊螺式污泥脫水機脫水處理得到的液體回流至所述攪拌桶。
本發明與現有技術相比具有以下的優點:
本發明通過設置螺旋狀的導槽為從進水管進入攪拌桶中的污水和/或藥劑混合液增加旋轉動力,通過設置在攪拌桶底部中心的出水管,使攪拌桶中的污水流出時形成自然漩渦,也能為污水的旋轉提供動力,當自然漩渦的帶來的污水旋轉方向與導槽帶來的污水旋轉方向相同時,兩者疊加,從外圍到中心同步發力,進一步加強污水的攪拌效果。即本發明通過螺旋狀導槽為從進水管進入攪拌桶中的污水和/或藥劑混合液增加旋轉動力,配合污水和/或藥劑混合液從底端中心的出水管流出時自然形成的旋渦,使污水和混凝藥劑在攪拌桶中旋轉并混合均勻,達到無動力攪拌效果。
