一種含油廢水處理裝置及其工藝，該種含油廢水處理裝置及其工藝包括以下步驟：(1)將隔油池中分離后廢水泵入到破乳除油罐;(2)加入破乳劑H2SO4進行破乳反應，破乳后下層廢水泵入緩沖池;(3)緩沖池平衡預處理及后續蒸發之間的水量，下層的廢水泵入預熱器，預熱器預熱后廢水流入單效強制循環蒸發器;(4)單效強制循環蒸發器對待處理廢水進行預濃縮;(5)預濃縮后廢水流入刮板蒸發器，刮條將罐體內壁油污刮走，循環蒸發直至得到濃縮液;(6)濃縮液排至濃縮液收集罐，濃縮液收集罐上層浮油排至浮油收集桶。通過上述方式，本發明結構簡單，成本低，便于安裝，避免油層浮在液面，阻礙蒸發，能夠徹底刮除油污。

　　權利要求書

　　1.一種含油廢水處理裝置，其特征在于：該種含油廢水處理裝置包括隔油池、破乳除油罐、緩沖池、單效強制循環蒸發器、刮板蒸發器、濃縮液收集罐和浮油收集桶，所述隔油池連接含油廢水，隔油池對含油廢水進行初步刮油處理，隔油池的出料口通過提升泵連接到破乳除油罐，根據處理水量，可設置多個破乳除油罐，破乳除油罐通過加入破乳劑對含油廢水進行油水分離處理，破乳除油罐底部出料口通過輸送泵連接到緩沖池，緩沖池通過刮板進料泵連接到單效強制循環蒸發器，單效強制循環蒸發器輸出液體連接到刮板蒸發器，刮板蒸發器處理收集浮油輸送到浮油收集桶，刮板蒸發器處理濃縮液輸送到濃縮液收集罐，所述隔油池、破乳除油罐和濃縮液收集罐的上層出油口連接到浮油收集桶。

　　2.根據權利要求1所述的一種含油廢水處理裝置，其特征在于：所述刮板蒸發器包括罐體、盤管、布液器、電機、連接軸和刮油組件，所述罐體上部設有兩進料口，罐體底部設有出料口，罐體外壁設置有盤管，盤管內裝有循環熱水，罐體內裝有與進料口相通的布液器，布液器用于將待處理液體沿罐體內壁往下流，罐體上蓋安裝有電機，電機驅動連接軸轉動，連接軸豎向設置直至罐體底部，連接軸上等距安裝有刮油組件，出料口通過管道連接到另一進料口。

　　3.根據權利要求1所述的一種含油廢水處理裝置，其特征在于：所述刮油組件包括連接板、刮板和刮條，所述連接板套裝于連接軸上，連接板橫向設置，連接板伸出端安裝有刮板，刮板呈“C”型狀，刮板開口與罐體之間裝有刮條。

　　4.根據權利要求1所述的一種含油廢水處理裝置，其特征在于：所述刮條為軟性材料，刮條可與罐體內壁緊密接觸，能夠徹底刮除油污。

　　5.一種含油廢水處理工藝：其特征在于：包括以下步驟：

　　(1)將含油廢水泵入隔油池中，隔油池利用含油廢水中油污和水的比重不同而達到分離的目的，刮油機將上層油污刮到浮油收集桶，分離后廢水由提升泵泵入到破乳除油罐;

　　(2)在破乳除油罐中加入破乳劑H2SO4進行破乳反應，攪拌機不斷攪拌，對含油廢水進行油水分離處理，一段時間后，上層的浮油經刮渣機刮除通至浮油收集桶，破乳后下層廢水由輸送泵泵入緩沖池;

　　(3)緩沖池平衡預處理及后續蒸發之間的水量，下層的廢水經刮板進料泵泵入預熱器，預熱器利用生蒸汽冷凝水預熱物料，使其達到蒸發溫度后再進入蒸發室，減少其對蒸發過程的影響，預熱器預熱后廢水流入單效強制循環蒸發器;

　　(4)單效強制循環蒸發器對待處理廢水進行預濃縮;

　　(5)預濃縮后廢水流入刮板蒸發器，布液器將預濃縮后廢水沿罐體內壁往下流，罐體外壁設置有盤管，盤管內裝有循環熱水，循環熱水加熱蒸發預濃縮廢液，電機通過連接軸驅動刮油組件轉動，刮條將罐體內壁油污刮走，防止油污粘壁，循環蒸發直至得到濃縮液;

　　(6)刮板蒸發器處理后的濃縮液排至濃縮液收集罐，濃縮液收集罐上層浮油排至浮油收集桶，刮板蒸發器處理后固體殘?jiān)斔椭辽幚硐到y(tǒng)處理。

　　說明書

　　一種含油廢水處理裝置及其工藝

　　技術領域

　　本發明涉及污水處理技術領域，特別是涉及一種含油廢水處理裝置及其工藝。

　　背景技術

　　工業污水中經常含有油液，例如潤滑油等，在含油污水的處理過程中，油液從污水中分離有很多種方式，有沉淀分離式，利用水的密度比油大，將油從上端溢出，硬件設備復雜，成本投入大;也有化學萃取式，消耗大量的化學試劑，可能會造成新的污染，不適合大量處理含油廢水;蒸發器蒸發去油，油層浮在液面上，液面更新慢，阻礙蒸發，處理量小，往往設計成高尺寸，成本高，難以安裝，基于以上缺陷和不足，有必要對現有的技術予以改進。

　　發明內容

　　本發明主要解決的技術問題是提供一種含油廢水處理裝置及其工藝，結構簡單，設計合理，盤管設計成本低，便于安裝，避免油層浮在液面，阻礙蒸發，能夠徹底刮除油污，處理量大。

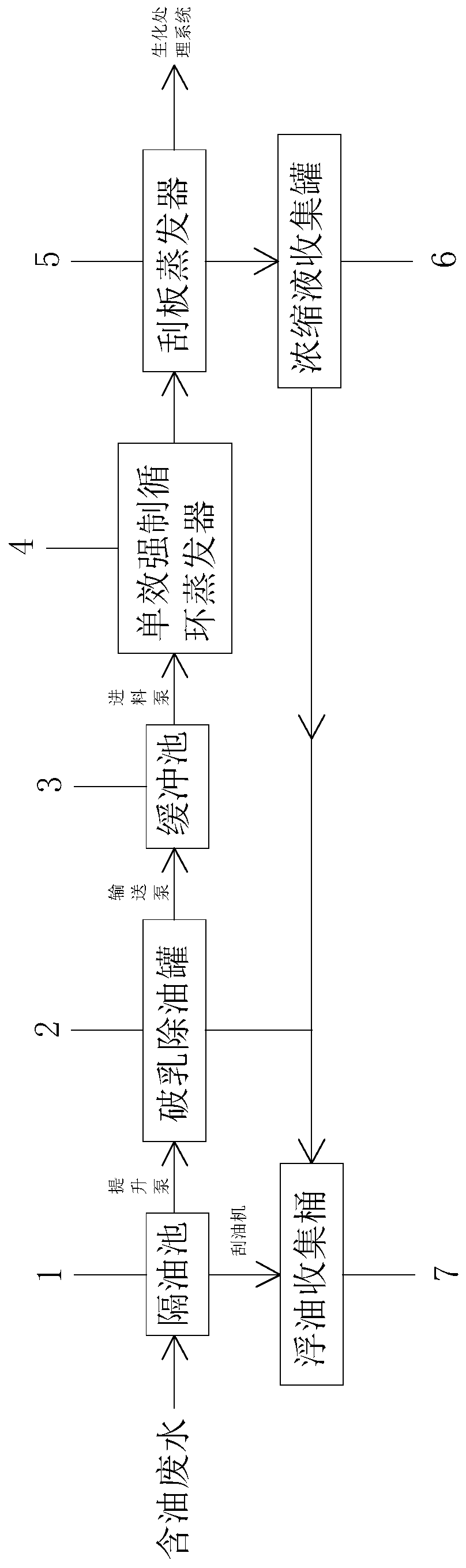

　　為解決上述技術問題，本發明采用的一個技術方案是：提供一種含油廢水處理裝置，該種含油廢水處理裝置包括隔油池、破乳除油罐、緩沖池、單效強制循環蒸發器、刮板蒸發器、濃縮液收集罐和浮油收集桶，所述隔油池連接含油廢水，隔油池對含油廢水進行初步刮油處理，隔油池的出料口通過提升泵連接到破乳除油罐，根據處理水量，可設置多個破乳除油罐，破乳除油罐通過加入破乳劑對含油廢水進行油水分離處理，破乳除油罐底部出料口通過輸送泵連接到緩沖池，緩沖池通過刮板進料泵連接到單效強制循環蒸發器，單效強制循環蒸發器輸出液體連接到刮板蒸發器，刮板蒸發器處理收集浮油輸送到浮油收集桶，刮板蒸發器處理濃縮液輸送到濃縮液收集罐，所述隔油池、破乳除油罐和濃縮液收集罐的上層出油口連接到浮油收集桶。

　　優選的是，所述刮板蒸發器包括罐體、盤管、布液器、電機、連接軸和刮油組件，所述罐體上部設有兩進料口，罐體底部設有出料口，罐體外壁設置有盤管，盤管內裝有循環熱水，罐體內裝有與進料口相通的布液器，布液器用于將待處理液體沿罐體內壁往下流，罐體上蓋安裝有電機，電機驅動連接軸轉動，連接軸豎向設置直至罐體底部，連接軸上等距安裝有刮油組件，出料口通過管道連接到另一進料口。

　　優選的是，所述刮油組件包括連接板、刮板和刮條，所述連接板套裝于連接軸上，連接板橫向設置，連接板伸出端安裝有刮板，刮板呈“C”型狀，刮板開口與罐體之間裝有刮條。

　　優選的是，所述刮條為軟性材料，刮條可與罐體內壁緊密接觸，能夠徹底刮除油污。

　　一種含油廢水處理工藝：其特征在于：包括以下步驟：

　　(1)將含油廢水泵入隔油池中，隔油池利用含油廢水中油污和水的比重不同而達到分離的目的，刮油機將上層油污刮到浮油收集桶，分離后廢水由提升泵泵入到破乳除油罐;

　　(2)在破乳除油罐中加入破乳劑H2SO4進行破乳反應，攪拌機不斷攪拌，對含油廢水進行油水分離處理，一段時間后，上層的浮油經刮渣機刮除通至浮油收集桶，破乳后下層廢水由輸送泵泵入緩沖池;

　　(3)緩沖池平衡預處理及后續蒸發之間的水量，下層的廢水經刮板進料泵泵入預熱器，預熱器利用生蒸汽冷凝水預熱物料，使其達到蒸發溫度后再進入蒸發室，減少其對蒸發過程的影響，預熱器預熱后廢水流入單效強制循環蒸發器;

　　(4)單效強制循環蒸發器對待處理廢水進行預濃縮;

　　(5)預濃縮后廢水流入刮板蒸發器，布液器將預濃縮后廢水沿罐體內壁往下流，罐體外壁設置有盤管，盤管內裝有循環熱水，循環熱水加熱蒸發預濃縮廢液，電機通過連接軸驅動刮油組件轉動，刮條將罐體內壁油污刮走，防止油污粘壁，循環蒸發直至得到濃縮液;

　　(6)刮板蒸發器處理后的濃縮液排至濃縮液收集罐，濃縮液收集罐上層浮油排至浮油收集桶，刮板蒸發器處理后固體殘?jiān)斔椭辽幚硐到y(tǒng)處理。

　　與現有技術相比，本發明的有益效果是：

　　結構簡單，設計合理，相對于夾套設計，盤管設計成本低，便于安裝;

　　待處理液體沿罐體內壁往下流，避免油層浮在液面，阻礙蒸發;

　　刮條與罐體緊密接觸，能夠徹底刮除油污;

　　相對于傳統設計，處理量大。
